การบรรจุ: | กล่องไม้ | พื้นที่: | ทาน้ำมัน |
---|---|---|---|
ประเภทหน้าแปลน: | ด้านล่างแบบแบน/แบบติดเปลือกหรือแบบติดหัว/แบบติดสัมผัส | ความดันระดับ: | ชั้น 150 |
การเชื่อมต่อ: | เธรด | ความทนทานต่อการกัดกร่อน: | สูง |

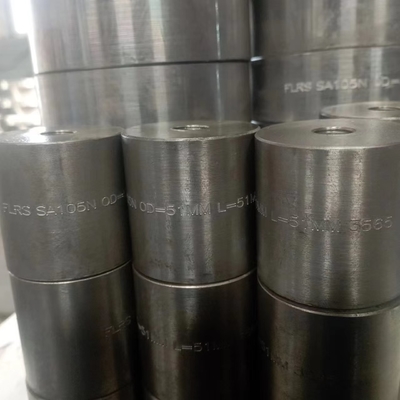

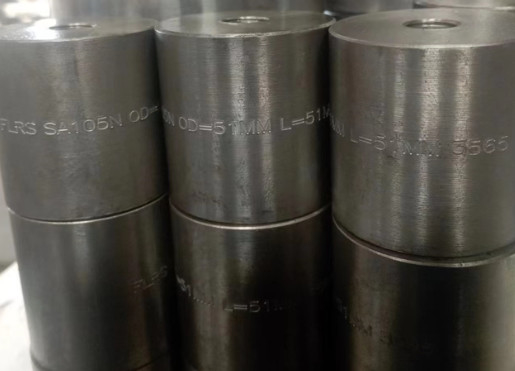

กล่องออกของ stud ถูกออกแบบมาเพื่อติดตั้งในและนอกของถังและถังเก็บของ ความโค้งของช่องออกควรถูกติดตั้งกับความโค้งของเปลือก, หัวหรือคอนสตูดอัตราการออกในขนาดจาก 1/2 "ถึง 24" และความดันเรียงจาก 150 # ถึง 2500 #. stud outlets สามารถจัดให้เรียบและกว้างขวางด้านล่างเพื่อให้เหมาะสมกับ od หรือ id ของเปลือก, หัวหรือโครง. neutralizer จากเส้นกลางของภาชนะ / หัวยังสามารถรองรับได้
วัสดุ: ซ็อตเส้นที่ใช้กันทั่วไปที่สุดคือ A / SA-105N. พวกมันยังสามารถทําจากสแตนเลสและวัสดุสแตนเลสต่างๆ ได้
ความหนา: ความหนามาตรฐานของพวงมาลัยทั้งหมดที่นําไปส่งออกด้านบนคือความหนาขั้นต่ําที่ต้องการสําหรับ SME Section I ของภาค VIII ส่วน Iมันเป็นสิ่งสําคัญที่จะสังเกตว่าการใช้งานแต่ละรายการ ควรวิเคราะห์ความหนาที่เหมาะสม.
สายเจาะและการโจมตี: ยกเว้นกฎหมายอื่น ๆ การออกของเส้นใยมีการตั้งค่าตามรายละเอียด ASME B16.5ความลึกของเส้นตรงกับบทที่ 1 ของภาคที่ 1 ของสมาคมวิศวกรเครื่องกลอเมริกัน (ASME). UG-43 (g) อุณหภูมิการออกแบบไม่เกิน 650 ° F ความเครียดของวัสดุแม่คือ 17,500 PSI (G) และความเครียดของเส้นคือ 25,000 PSI (g)วัสดุอื่น ๆ ที่เกินความเครียดเหล่านี้ควรตรวจสอบว่า UG-43 ตอบสนองความต้องการ.
กว้างภายใน: ขนาดกว้างภายในที่แสดงอยู่ข้างบนเป็นมาตรฐาน ขนาดอื่น ๆ สามารถนํามาให้ตามความต้องการ
