วัสดุ: | เพลนฟีนอลิก/ไมลาร์/เทฟล่อน | พื้นผิว: | ชุบสังกะสีสำหรับเครื่องซักผ้าเหล็ก |
---|---|---|---|
เวลาการส่งมอบ: | โดยปกติใน 10-15 วัน | ชื่อผลิตภัณฑ์: | ชุดชุดฉนวนหน้าแปลน |
แอปพลิเคชัน: | การป้องกันการกัดกร่อนของหน้าแปลนท่อ | พิมพ์: | ประเภท F |

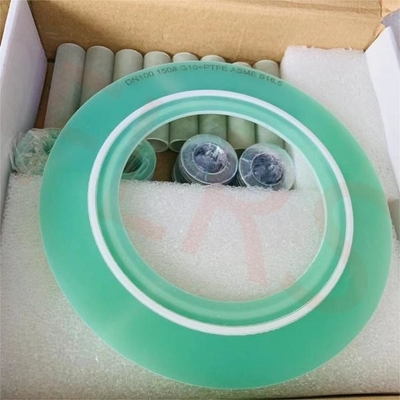

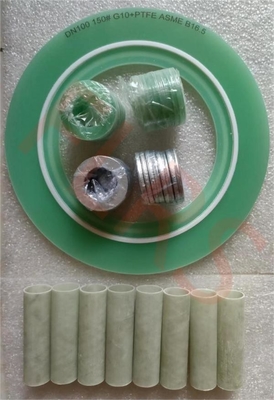

ชุดฉนวนหน้าแปลน TYPE F รวม G10 พร้อมปะเก็น PTFE สำหรับหน้าแปลนที่ยกขึ้น
ชุดแยกหน้าแปลนช่วยปกป้องข้อต่อหน้าแปลนจากการกัดกร่อนจากไฟฟ้าสถิตย์ (โดยการป้องกันการสัมผัสระหว่างโลหะกับโลหะระหว่างหน้าแปลน สลักเกลียว และปะเก็น)ชุดฉนวนหน้าแปลนประกอบด้วยแหวนรองหนึ่งอันสำหรับน็อตแต่ละตัว ปลอกฉนวนความยาวเต็มหนึ่งอันสำหรับสลักเกลียวแต่ละตัว ปะเก็น (ประเภท F, E, D, O) และแหวนรองเหล็กชุบหนาสำหรับน็อตแต่ละตัว
รายการ | วัสดุฉนวน | วัสดุของปะเก็นฉนวน | สูงสุดอุณหภูมิ(℃) | ความต้านทานของฉนวน (Ω) | ||
ปลอกหุ้ม | เครื่องซักผ้า | ระดับความดัน (ปอนด์) | ||||
ทั่วไป | PTFE ปะเก็นแข็ง | -100~100 | มากกว่า 2.0 x 1013 | |||
150 | ||||||
เสริมปะเก็น PTFE | -200~200 | 1.3 x 1011 | ||||
300 | ||||||
นีโอพรีนต้องเผชิญกับปะเก็นฟีนอล | -30~120 | ยาง | CR 1.6 x 107 | |||
ไฟเบอร์ | 150 | |||||
อีพ็อกซี่ | อีพ็อกซี่ | ปะเก็นแผ่นอีพ็อกซี่เสริมแรงแก้วพร้อมยางโอริง | -40~150 | EPDM 2.0 x 1013 | ||
ฟีนอล | ฟีนอล | 600 | ||||
ปะเก็นแผ่นฟีนอลเสริมแรงพร้อมยางโอริง | -40~150 | ไวตัน 9.7 x 109 | ||||
600 | ||||||
ปะเก็นแผ่นฟีนอลเสริมแรงพร้อมยางโอริง | -60~150 | NBR 1.3 x 1011 | ||||
600 | ||||||
ความดันสูง | ไมกา | ไมกา | แผ่นโลหะเคลือบอีพ็อกซี่พร้อมยางโอริง | 150 | - | |
ไฟเบอร์ | อีพ็อกซี่ | 1500 | ||||
อีพ็อกซี่ | ฟีนอล | อีพ็อกซี่ต้องเผชิญกับแผ่นโลหะที่มีซีล PTFE | 150 | มากกว่า 2.0 x 1013 | ||
ฟีนอล | 2500 | |||||
อุณหภูมิและความดันสูง | ไมกา | ไมกา | KAMMPROFILE ปะเก็น STARPITE | 1,000 | 9.9 x 1010 |
รายละเอียด:
วัตถุประสงค์ของชุดแยกหน้าแปลนคือเพื่อป้องกันการกัดกร่อน (อิเล็กโทรไลต์) ของครีบและข้อต่อแบบหน้าแปลนที่กระแสสถิตย์ในระบบท่ออาจชักนำได้
ชุดแยกปะเก็นประกอบด้วยปะเก็นพิเศษ ปลอกแยกสำหรับสลักเกลียวและน็อตทั้งหมด และแหวนพิเศษส่วนประกอบเหล่านี้ผลิตขึ้นจากวัสดุพิเศษที่มีความเสถียรทางเคมีที่เหมาะสม การดูดซึมน้ำต่ำ และคุณสมบัติไดอิเล็กทริก
ประเภทปะเก็น:
ประเภท E (ปะเก็นแบบเต็มหน้า) ชุดปะเก็นนี้ให้การปกป้องที่สมบูรณ์ของหน้าแปลนทั้งสองปะเก็นมีเส้นผ่านศูนย์กลางภายนอกเท่ากับ
ครีบคุณสมบัตินี้จะป้องกันการสะสมของสิ่งแปลกปลอมระหว่างหน้าแปลนเพื่อให้แน่ใจว่าการแยกแคโทดิกสมบูรณ์
ประเภท F (ปะเก็นหน้าแรด)
ปะเก็นนี้ผลิตขึ้นเพื่อให้พอดีกับพื้นผิวหน้าแปลนที่ยกขึ้นเท่านั้นเส้นผ่านศูนย์กลางภายนอกของปะเก็นได้รับการออกแบบให้เล็กลงเล็กน้อย
กว่าเส้นผ่านศูนย์กลางภายในของวงกลมโบลต์ขอแนะนำให้ห่อหน้าแปลนเพื่อป้องกันไม่ให้วัสดุแปลกปลอม "ลัดวงจร"
ครีบ
ประเภทอาร์เจ(ปะเก็นข้อต่อชนิดแหวน)
