| ชื่อแบรนด์: | FLRS |
| เลขรุ่น: | FLRS-F054 |
| ขั้นต่ำ: | 5 ชิ้น |
| รายละเอียดการบรรจุ: | กล่อง/กรณีไม้อัด/พาเลทไม้อัด |
| เงื่อนไขการจ่ายเงิน: | T/T，L/C，สหภาพตะวันตก，เพย์พาล |

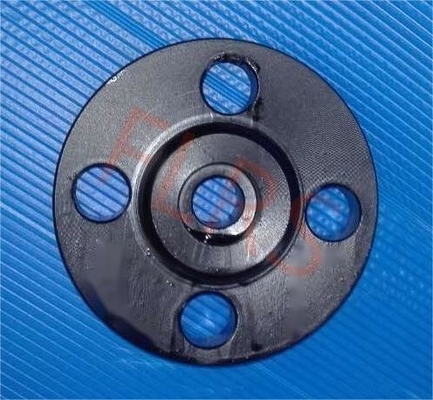

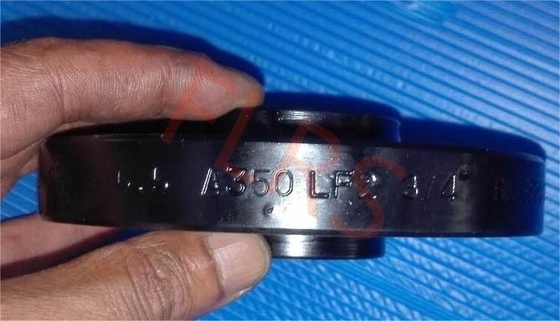

หน้าแปลนเหล็กหลอมที่อุณหภูมิต่ำ 600LB วัสดุ A350 LF2 หน้าแปลนท่อเชื่อมซ็อกเก็ต ASME B16.5
โดยทั่วไปจะใช้หน้าแปลนเชื่อมซ็อกเก็ตกับท่อแรงดันสูงที่มีขนาดเล็กกว่าท่อถูกสอดเข้าไปในส่วนปลายของซ็อกเก็ตของหน้าแปลน socketweld และใช้การเชื่อมแบบ fillet รอบศูนย์กลางของหน้าแปลนรูของท่อและหน้าแปลนเหมือนกันจึงให้ลักษณะการไหลที่ราบรื่นSocket Weld Flanges (SW Flanges) มีลักษณะคล้ายกับหน้าแปลนแบบสวมในโครงร่าง แต่รูจะเจาะเคาน์เตอร์เพื่อรับท่อเส้นผ่านศูนย์กลางของรูที่เหลือเท่ากับเส้นผ่านศูนย์กลางภายในของท่อหน้าแปลนเชื่อมซ็อกเก็ตติดอยู่กับท่อโดยเชื่อมเนื้อรอบศูนย์กลางของหน้าแปลน
หน้าแปลนคือพื้นที่ผิวที่ใช้ประเก็นหน้าแปลนมีให้เลือก 6 แบบคือแบน (FF), ยก (RF), ข้อต่อวงแหวน (RTJ), ข้อต่อบนตัก, ตัวผู้และตัวเมีย (M&F), ลิ้นและร่อง (T&G)หน้าแปลนที่มีหน้าตัดต่างกันต้องใช้ปะเก็นต่างกันและห้ามผสมพันธุ์เพื่อป้องกันการรั่วของข้อต่อหน้าแปลน RF และ FF อาจมี "ผิวเคลือบ" ต่างกัน (เช่น ความหยาบบนพื้นผิว): เรียบ สต็อก และหยัก
การใช้งานหน้าแปลน:
น้ำ งาน, อุตสาหกรรมการต่อเรือ,อุตสาหกรรมเคมีน้ำมันและก๊าซ อุตสาหกรรมพลังงาน อุตสาหกรรมวาล์ว และโครงการเชื่อมต่อท่อทั่วไปเป็นต้น
พารามิเตอร์ทางเทคนิคของหน้าแปลน:
| พิมพ์ | หน้าแปลนคอเชื่อม, สลิปบนหน้าแปลน, หน้าแปลนตาบอด, แผ่นท่อ, หน้าแปลนเกลียว, หน้าแปลนเชื่อมซ็อกเก็ต, หน้าแปลนจาน, แว่นสายตา, LWN, หน้าแปลนปาก, หน้าแปลนสมอ |
| OD | 15mm-6000mm.1/2" ถึง 80".DN10-DN3600 |
| ความกดดัน | 150#-2500# |
| มาตรฐาน | ANSI B16.5, ANSI B16.47 A/B, EN1092-1, SABS1123, JIS B2220, ดินทั้งหมด, GOST ทั้งหมด, UNI ทั้งหมด AS2129 API 6A BS4504 ฯลฯ |
| ความหนาของผนัง | SCH5S, SCH10S, SCH10, SCH40S, STD, XS, XXS, SCH20, SCH30, SCH40, SCH60, SCH80, SCH160, XXS และอื่นๆ |
| สแตนเลส | A182F304/304L, A182F316/316L, 316H, 321H, 304H, 310H, A182F321, A182F310S, A182F347H, 347L, 317L, A182F316Ti, A182 F317, 904L, 1.4301, 1.4307, 1.4401, 1.4571, 1.4571 |
| เหล็กกล้าคาร์บอน | A105, A350 LF1, A350LF2, A350LF3, Q345, E24, A42CP, A48CP, A515 GR55, A515GR60, A515GR70, A516 GR60, A516 GR70, ST37.2, ST45.8, Q235, STEEL20, P235GH, P245GH, P250GH, P265GH, P280GH, P295GP เป็นต้น |
| เหล็กดูเพล็กซ์ | UNS31803, SAF2205, UNS32205, UNS31500, UNS32750 , UNS32760, 1.4462, 1.4410,1.4501, A182F51, A182F53 และอื่นๆ |
| ท่อเหล็ก | A694 F42, A694F52, A694 F60, A694 F65, A694 F70, A694 F80 ฯลฯ |
| โลหะผสมนิกเกิล | inconel600, inconel625, inconel690, incoloy800, incoloy 825, incoloy 800H ,C22, C-276, Monel400, Alloy20 เป็นต้น |
| โลหะผสม Cr-Mo | A182F11, A182F5, A182F22, A182F91, A182F9, 16mo3 เป็นต้น |
| แอปพลิเคชัน | อุตสาหกรรมปิโตรเลียม บริษัทโรงกลั่น อุตสาหกรรมปุ๋ย โรงไฟฟ้า การต่อเรือ แท่นบนบก |
| ความสนใจ | สต็อกพร้อม เวลาจัดส่งเร็วขึ้น มีทุกขนาด กำหนดเองได้ คุณภาพสูง |
|
|
