| ชื่อแบรนด์: | FLRS or OEM |
| เลขรุ่น: | FLRS-S023 |
| ขั้นต่ำ: | 1 ชิ้น |
| ราคา: | usd0.1-50 per pc |
| รายละเอียดการบรรจุ: | กล่อง/กรณีไม้อัด/พาเลทไม้อัด |
| เงื่อนไขการจ่ายเงิน: | T/T，L/C，สหภาพตะวันตก，เพย์พาล |
ASME B18.31.2 เหล็กกล้าคาร์บอนความแข็งแรงสูงสตั๊ด Bolt / Black Oxide Rough Pole Clamping Type Studs ฟันหยาบ
คุณสมบัติการเชื่อมต่อสตั๊ดสองหัว:
1,หนึ่งในชิ้นส่วนที่เชื่อมต่อนั้นหนากว่า, รูบอดถูกสร้างขึ้นในนั้นและเธรดจะถูกตัดในรูบอด
2. ชิ้นส่วนบางที่มีรูทะลุและไม่มีเกลียวเชื่อมต่อด้วยกระดุมสองหัวพร้อมน็อต
3 ช่วยให้สามารถประกอบและถอดชิ้นส่วนได้หลายแบบโดยไม่ทำลายชิ้นส่วนที่เชื่อมต่อการเชื่อมต่อทำด้วยสตั๊ดสองด้าน
การเชื่อมต่อสตั๊ดสองหัวสำหรับโอกาสต่อไปนี้:
1, มักจะใช้สำหรับชิ้นส่วนที่เชื่อมต่ออย่างใดอย่างหนึ่งหนาเกินไป, ไม่สะดวกที่จะเจาะ, ข้อกำหนดโครงสร้างที่กะทัดรัด, ต้องใช้การเชื่อมต่อรูบอดหรือต้องประกอบและถอดประกอบบ่อยครั้ง
2 การเชื่อมต่อสตั๊ดสองหัวเป็นสตั๊ดสองหัวขันเข้ากับหนึ่งในส่วนที่เชื่อมต่อของรูสกรู ปลายอีกข้างหนึ่งผ่านส่วนที่เชื่อมต่ออื่น ๆ ผ่านรู แล้วตั้งแหวนรอง ขันน็อตให้แน่นการเชื่อมต่อนี้มักใช้เมื่อชิ้นส่วนที่เชื่อมต่อชิ้นใดชิ้นหนึ่งหนาเกินไปหรือไม่สะดวกในการประกอบและถอดประกอบเมื่อทำการรื้อถอน มักจะถอดเพียงน็อตเท่านั้น ไม่ใช่สตั๊ด เพื่อป้องกันความเสียหายที่เกิดกับรูสกรูของชิ้นส่วนที่เชื่อมต่อด้วยการประกอบและถอดแยกชิ้นส่วนซ้ำๆส่วนใหญ่ใช้สำหรับชิ้นส่วนที่เชื่อมต่อกันอย่างหนา ต้องใช้โครงสร้างที่กะทัดรัด หรือเนื่องจากการถอดประกอบบ่อยครั้ง ไม่ควรใช้สำหรับการขันน๊อต
การวาดภาพ:
ขนาด:
| d | 1/4 | 5/16 | 3/8 | 7/16 | 1/2 | 9/16 | 5/8 | 3/4 | 8/7 | 1 | 1-1/8 | 1-1/4 |
| พี | 20 | 18 | 16 | 14 | 13 | 12 | 11 | 10 | 9 | 8 | 7 | 7 |
| cmax | 0.1 | 0.111 | 0.125 | 0.143 | 0.154 | 0.167 | 0.182 | 0.2 | 0.222 | 0.25 | 0.286 | 0.286 |
| ds max | 0.25 | 0.3125 | 0.375 | 0.4375 | 0.5 | 0.5625 | 0.625 | 0.75 | 0.875 | 1 | 1.125 | 1.25 |
| ds min | 0.241 | 0.303 | 0.364 | 0.426 | 0.488 | 0.55 | 0.611 | 0.735 | 0.859 | 0.985 | 1.106 | 1231 |
| d | 1-3/8 | 1-1/2 | 1-3/4 | 2 | 2-1/4 | 2-1 / 2 | 2-3/4 | 3 | 3-1/4 | 3-1 / 2 | 3-3/4 | 4 |
| พี | 6 | 6 | ส | 4.5 | 4.5 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| cmax | 0.333 | 0.333 | 0.4 | 0.444 | 0.444 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| ds max | 1.375 | 1.5 | 1.75 | 2 | 225 | 2.5 | 2.75 | 3.25 | 3.5 | 3.75 | 4 | |
| ds min | 1.354 | 1479 | 1.727 | 1.975 | 2.225 | 2473 | 2.723 | 2.973 | 3.223 | 3.473 | 3.723 | 3.973 |

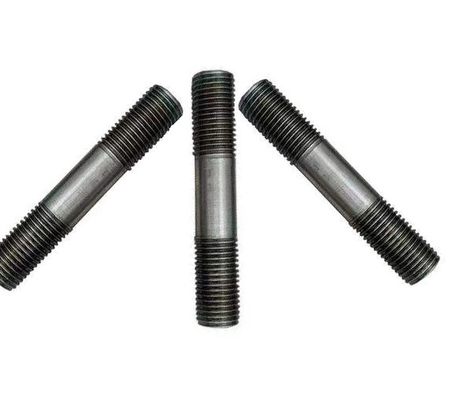

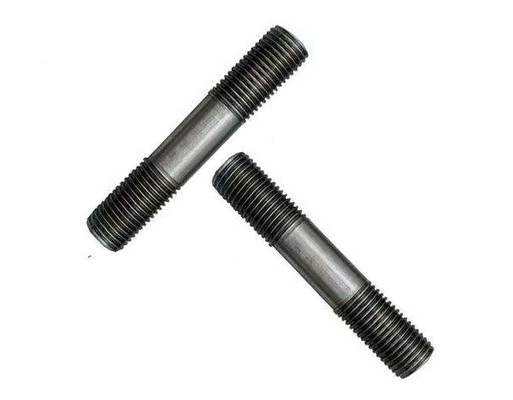

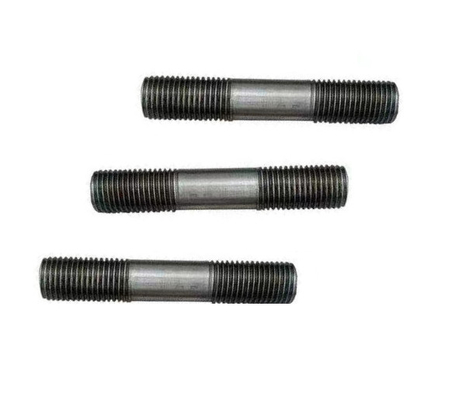

ภาพถ่าย:
|
|
