| ชื่อแบรนด์: | FLRS or OEM |
| เลขรุ่น: | FLRS-SB02 |
| ขั้นต่ำ: | 100 ชิ้น |
| รายละเอียดการบรรจุ: | กล่อง/กรณีไม้อัด/ถุงผ้า+พาเลทไม้อัด |
| เงื่อนไขการจ่ายเงิน: | T/T，L/C，สหภาพตะวันตก，เพย์พาล |
สกรูหัวหกเหลี่ยมสแตนเลสครึ่งเกลียวในมาตรฐาน DIN931 / M10 หัวหกเหลี่ยม Bolt
สลักเกลียวหกเหลี่ยม DIN931 หรือที่เรียกว่าสลักเกลียวหกเหลี่ยมภายนอก เป็นตัวยึดที่ประกอบด้วยสองส่วน: หัวหกเหลี่ยมและสกรูที่มีเกลียวนอก ซึ่งโดยทั่วไปมักใช้ร่วมกับน็อต และมักใช้เพื่อยึดการเชื่อมต่อระหว่างสองส่วนด้วยรูทะลุ
น๊อตหกเหลี่ยม DIN931 เป็นเกลียวครึ่งเกลียวบางส่วนและแกนเปล่าบางส่วนด้ายประกอบด้วยฟันที่หยาบและละเอียด
การวาดภาพ:
| d | พี | ข | ค | ดา | dw | ds | k | อี | |||||||||
| อา | บี | อา | บี | อา | บี | อา | บี | อา | บี | ||||||||
| L≤125mm | นาที | max | max | นาที | นาที | นาที | max | นาที | max | นาที | นาที | ||||||
| M1.6 | 0.35 | 9 | 0.1 | 0.25 | 2 | 2.4 | - | 1.46 | - | 0.98 | 1.22 | - | - | 3.02 | - | 3.41 | - |
| M2 | 0.4 | 10 | 0.1 | 0.25 | 2.6 | 3.2 | - | 1.86 | - | 1.28 | 1.52 | - | - | 3.82 | - | 4.32 | - |
| M2.5 | 0.45 | 11 | 0.1 | 0.25 | 3.1 | 4.1 | - | 2.36 | - | 1.58 | 1.82 | - | - | 4.82 | - | 5.45 | - |
| M3 | 0.5 | 12 | 0.15 | 0.4 | 3.6 | 4.6 | - | 2.86 | - | 1.88 | 2.12 | - | - | 5.32 | - | 6.01 | - |
| M3.5 | 0.6 | 13 | 0.15 | 0.4 | 4.1 | 5.1 | - | 3.32 | - | 2.28 | 2.52 | - | - | 5.82 | - | 6.58 | - |
| M4 | 0.7 | 14 | 0.15 | 0.4 | 4.7 | 5.9 | - | 3.82 | - | 2.68 | 2.92 | - | - | 6.78 | - | 7.66 | - |
| M5 | 0.8 | 16 | 0.15 | 0.5 | 5.7 | 6.9 | - | 4.82 | - | 3.35 | 3.65 | - | - | 7.78 | - | 8.79 | - |
| M6 | 1 | 18 | 0.15 | 0.5 | 6.8 | 8.9 | - | 5.82 | - | 3.85 | 4.15 | - | - | 9.78 | - | 11.05 | - |
| M7 | 1 | 20 | 0.15 | 0.5 | 7.8 | 9.6 | - | 6.78 | - | 4.65 | 4.95 | - | - | 10.73 | - | 12.12 | - |
| M8 | 1.25 | 22 | 0.15 | 0.6 | 9.2 | 11.6 | - | 7.78 | - | 5.15 | 5.45 | - | - | 12.73 | - | 14.38 | - |
| M10 | 1.5 | 26 | 0.15 | 0.6 | 11.2 | 15.6 | - | 9.78 | - | 6.22 | 6.58 | - | - | 16.73 | - | 18.9 | - |
| M12 | 1.75 | 30 | 0.15 | 0.6 | 13.7 | 17.4 | - | 11.7 | - | 7.32 | 7.68 | - | - | 18.67 | - | 21.1 | - |
| M14 | 2 | 34 | 0.15 | 0.6 | 15.7 | 20.5 | - | 13.7 | - | 8.62 | 8.98 | - | - | 21.67 | - | 24.49 | - |
| M16 | 2 | 38 | 0.2 | 0.8 | 17.7 | 22.5 | 22 | 15.7 | 15.6 | 9.82 | 10.2 | 9.71 | 10.3 | 23.67 | 23.16 | 26.75 | 26.17 |
| M18 | 2.5 | 42 | 0.2 | 0.8 | 20.2 | 25.3 | 24.8 | 17.7 | 17.6 | 11.3 | 11.7 | 11.2 | 11.9 | 26.67 | 26.16 | 30.14 | 29.56 |
| M20 | 2.5 | 46 | 0.2 | 0.8 | 22.4 | 28.2 | 27.7 | 19.7 | 19.5 | 12.3 | 12.7 | 12.2 | 12.9 | 29.67 | 29.16 | 33.53 | 32.95 |
| M22 | 2.5 | 50 | 0.2 | 0.8 | 24.4 | 30 | 29.5 | 21.7 | 21.5 | 13.8 | 14.2 | 13.7 | 14.4 | 31.61 | 31 | 35.72 | 35.03 |
| M24 | 3 | 54 | 0.2 | 0.8 | 26.4 | 33.6 | 33.2 | 23.7 | 23.5 | 14.8 | 15.2 | 14.7 | 15.4 | 35.38 | 35 | 39.98 | 39.55 |
| M27 | 3 | 60 | 0.2 | 0.8 | 30.4 | - | 38 | 26.5 | - | - | 16.7 | 17.4 | - | 40 | - | 45.2 | |
| M30 | 3.5 | 66 | 0.2 | 0.8 | 33.4 | - | 42.7 | 29.5 | - | - | 18.3 | 19.1 | - | 45 | - | 50.85 | |
| M33 | 3.5 | 72 | 0.2 | 0.8 | 36.4 | - | 46.6 | 32.4 | - | - | 20.6 | 21.4 | - | 49 | - | 55.37 | |
| M36 | 4 | 78 | 0.2 | 0.8 | 39.4 | - | 51.1 | 35.4 | - | - | 22.1 | 22.9 | - | 53.8 | - | 60.79 | |
| M39 | 4 | 84 | 0.3 | 1 | 42.4 | - | 55.9 | 38.4 | - | - | 24.6 | 25.4 | - | 58.8 | - | 66.44 | |
วิธีการทำเครื่องหมายของสลักเกลียวหกเหลี่ยม DIN931:
ตัวอย่างการทำเครื่องหมายสลักเกลียวหกเหลี่ยมภายนอก DIN931
โบลท์หัวหกเหลี่ยมที่มีขนาดเกลียว d=M12 ความยาวปกติ L=80 เกรดประสิทธิภาพ A4-80 และเกรดผลิตภัณฑ์ A จะถูกทำเครื่องหมายเป็น
สลักเกลียวหกเหลี่ยม SUS316 DIN931-M12*80-A

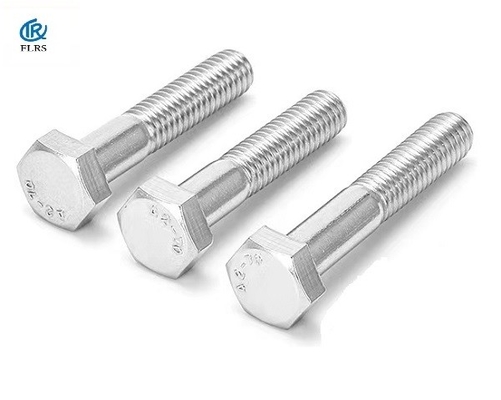

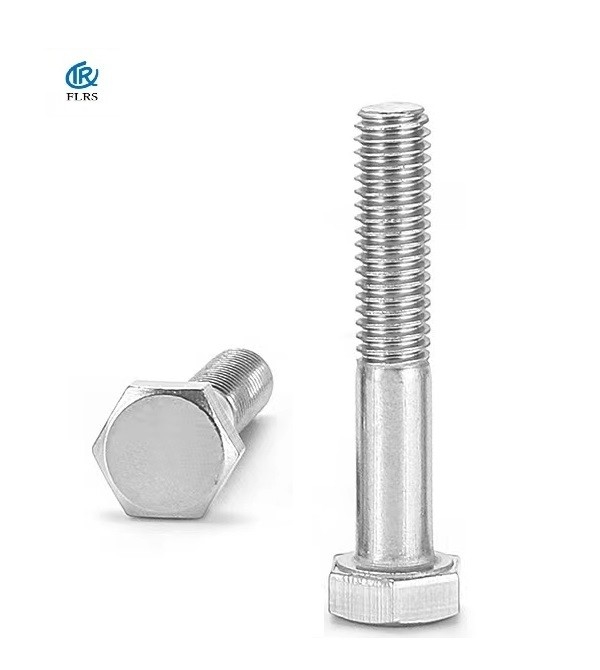

ภาพสินค้า:
แอปพลิเคชัน:
ข้อต่อเกลียวหกเหลี่ยม ประกอบง่าย ถอดประกอบง่าย ประสิทธิภาพสูง และใช้งานได้หลากหลาย ส่วนใหญ่ใช้ในอุปกรณ์เครื่องจักรกลต่างๆ ผลิตภัณฑ์อิเล็กทรอนิกส์ อุปกรณ์สื่อสาร อุปกรณ์เฟอร์นิเจอร์ อุตสาหกรรมก่อสร้าง และอุตสาหกรรมการผลิต การติดตั้ง การบำรุงรักษา ฯลฯ
|
|
