ASME B16.9 สั้นประเภทข้อต่อท่อเหล็กหน้าแปลน Lap Joint Stub End Collar

ASME B16.9 สั้นประเภทข้อต่อท่อเหล็กหน้าแปลน Lap Joint Stub End Collar

  • ASME B16.9 สั้นประเภทข้อต่อท่อเหล็กหน้าแปลน Lap Joint Stub End Collar
  • ASME B16.9 สั้นประเภทข้อต่อท่อเหล็กหน้าแปลน Lap Joint Stub End Collar
  • ASME B16.9 สั้นประเภทข้อต่อท่อเหล็กหน้าแปลน Lap Joint Stub End Collar
ASME B16.9 สั้นประเภทข้อต่อท่อเหล็กหน้าแปลน Lap Joint Stub End Collar
รายละเอียดสินค้า:
สถานที่กำเนิด: จีน
ชื่อแบรนด์: FLRS
ได้รับการรับรอง: ISO9001
หมายเลขรุ่น: FLRS-SE001
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น
รายละเอียดการบรรจุ: กล่อง/กล่องไม้อัด/พาเลท
เวลาการส่งมอบ: 5-20วัน
เงื่อนไขการชำระเงิน: T/T, Western Union, MoneyGram, L/C
สามารถในการผลิต: 50000 ชิ้น / เดือน
ติดต่อ
รายละเอียดสินค้า
วัสดุ: ss304 รูปร่าง: เท่ากัน
ประเภทการเชื่อมต่อ: รอย พื้นผิว: ขัด
แอปพลิเคชัน: บริษัทที่มีหน้าแปลน มาตรฐาน: B16.9
แสงสูง:

ปลายต้นขั้วข้อต่อแบบแปลน

,

ปลอกคอปลายข้อต่อตัก

,

ปลอกคอท่อสแตนเลสแบบสั้น

ข้อต่อท่อสแตนเลส / ปลอกคอสั้น ASME B16.9 / MSS-SP43 ปลายข้อต่อตักสำหรับหน้าแปลน

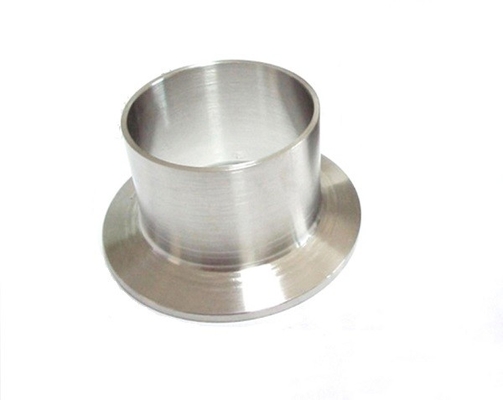

ASME B16.9 สั้นประเภทข้อต่อท่อเหล็กหน้าแปลน Lap Joint Stub End Collar 0

วิธีการปั๊มเพื่อหมุนขอบด้านนอกหรือขอบรูของผลิตภัณฑ์เปล่าหรือกึ่งสำเร็จรูปให้เป็นขอบแนวตั้งตามแนวโค้งที่แน่นอน

ชื่อ:ต้นขั้ว.
วัสดุ:ASTM A403 WP304/WP316
ขนาด:1/2"-24"

ความหนา:SCH5S-SCH160S

จบ:ก้นเชื่อม



公称通径
N0rminal
เส้นผ่านศูนย์กลาง
外径
0utside
เส้นผ่านศูนย์กลาง
长度
ความยาว
F
搭接外径
เส้นผ่านศูนย์กลาง 0f รอบ
N0minal &สูงสุด
圆角半径
รัศมี 0f
เนื้อR
(E型)理论重กก./ชิ้น
(E) น้ำหนัก Appr0x
sch5s sch10s sch40S
DN กรมอุทยานฯ 0D 短型
SP
长型
LP
จี l
แม็กซ์
บี
แม็กซ์
短型
Sp
长型
LP
短型
SP
长型
LP
短型
SP
长型
LP
15 1/2 21.3 50.8 76.2 35.1 3 0.75 0.049 0.067 0.063 0.084 0.079 1.106
20 3/4 26.7 50.8 76.2 42.9 3 0.75 0.064 0.087 0.081 0.109 0.101 0.144
25 1 33.4 50.8 101.6 50.8 3 0.75 0.082 0.144 0.134 0.233 0.16 0.279
32 1.1/4 42.4 50.8 101.6 63.5 5 0.75 0.109 0.188 0.178 0.307 0.225 0.386
40 1.1/2 48.3 50.8 152.4 73.2 6 0.75 0.129 0.219 0.231 0.358 0.279 0.467
50 2 60.3 63.5 152.4 91.9 8 0.75 0.204 0.406 0.338 0.667 0.471 0.924
65 2.1/2 73 63.5 152.4 104.6 8 0.75 0.313 0.626 0.448 0.893 0.47 1.465
80 3 88.9 63.5 152.4 127 10 0.75 0.4 0.781 0.574 1.117 1.01 1.954
90 3.1/2 101.6 76.2 152.4 139.7 10 0.75 0.522 0.896 0.65 1.283 1.38 2.35
100 4 114.3 76.2 152.4 157.2 11 0.75 0.606 1.024 0.87 1.474 1.68 2.822
125 5 141.3 76.2 203.2 185.7 11 1.5 0.985 2.153 1.21 2.635 2.08 4.957
150 6 168.3 88.9 203 215.9 13 1.5 1.34 2.591 1.64 3.174 3.37 6.482
200 8 219.1 101.6 203.2 269.7 13 1.5 1.96 3.409 2.56 4.607 5.67 9.819
250 10 273.1 127 254 323.9 13 1.5 3.57 6.389 4.39 7.843 9.55 17.023
300 12 323.9 152.4 254 381 13 1.5 5.85 8.922 6.74 10.275 13.8 21.075

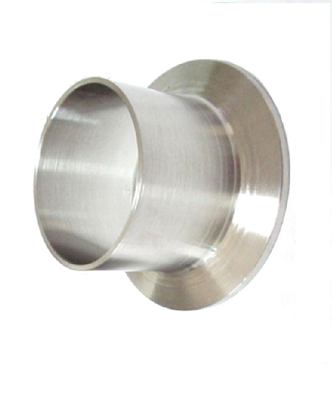

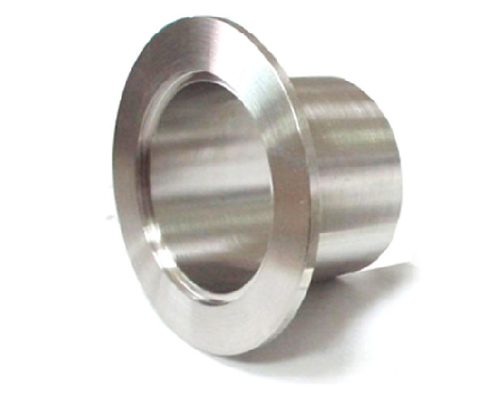

ASME B16.9 สั้นประเภทข้อต่อท่อเหล็กหน้าแปลน Lap Joint Stub End Collar 1ASME B16.9 สั้นประเภทข้อต่อท่อเหล็กหน้าแปลน Lap Joint Stub End Collar 2
