| ชื่อแบรนด์: | FLRS or OEM |
| เลขรุ่น: | FLRS-G015 |
| ขั้นต่ำ: | 1 ชิ้น |
| รายละเอียดการบรรจุ: | กล่อง/กรณีไม้อัด/พาเลทไม้อัด |
| เงื่อนไขการจ่ายเงิน: | T/T，L/C，สหภาพตะวันตก，เพย์พาล |

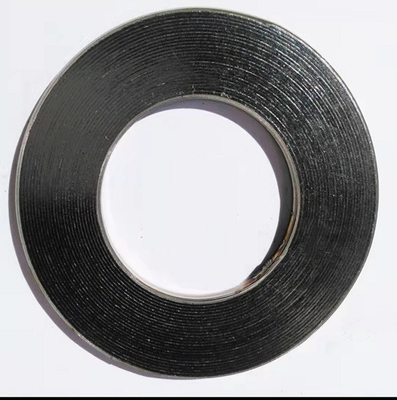

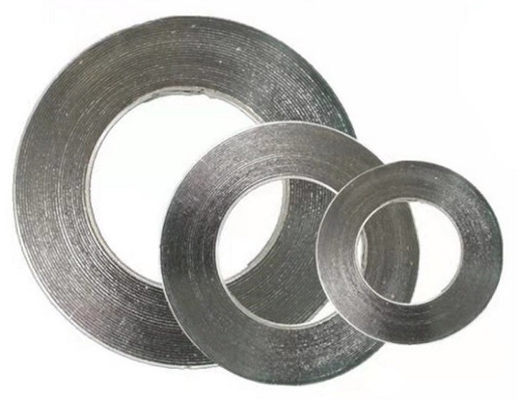

ปะเก็นแผลเกลียวแบบพื้นฐาน / วัสดุแผ่นปะเก็น / ปะเก็นท่อแปลน
ปะเก็นแผลเกลียวประกอบด้วยแถบโลหะรูปตัววีและฟิลเลอร์ที่ไม่ใช่โลหะที่อ่อนนุ่มโดยใช้การซ้อน
ประเก็นแผลเป็นเกลียวและต่อปลายและจุดเริ่มต้นด้วยจุดเชื่อมขึ้นอยู่กับการบีบอัดที่ยอดเยี่ยม
ความยืดหยุ่นเหมาะสำหรับการปิดผนึกกีฬาที่มีการเปลี่ยนแปลงของอุณหภูมิและความดันบ่อยครั้ง
สามารถใช้เป็นองค์ประกอบการปิดผนึกแบบสถิตของท่อ วาล์ว ปั๊ม การแลกเปลี่ยนความร้อน หอกลั่นตัว
รูธรรมดาและรูคนของหน้าแปลน ฯลฯ มีการใช้กันอย่างแพร่หลายในด้านปิโตรเคมี
โรงงานเครื่องกล, โรงไฟฟ้า, โลหะ, การต่อเรือ, การแพทย์และเภสัชกรรมไม่ชัดเจน
โรงไฟฟ้าและระบบนำทาง ฯลฯ
ขนาดสำหรับปะเก็นแผลเกลียวตาม ASME B16.20 เพื่อให้เหมาะกับครีบ ASME B16.5
| ท่อที่กำหนด ขนาด(NP) |
ชั้น 150 | |||||||
| วงแหวนด้านใน เส้นผ่านศูนย์กลาง (ID) |
ไขลานภายใน เส้นผ่านศูนย์กลาง (ID) |
ไขลานด้านนอก เส้นผ่านศูนย์กลาง (OD) |
คู่มือวงแหวนด้านนอก เส้นผ่านศูนย์กลาง (oD) |
|||||
| lnches | mm | lnches | mm | lnches | mm | lnches | mm | |
| 1/4* | - | 0.50 | 12.7 | 0.88 | 22.2 | 1.75 | 44.5 | |
| 1/2 | 0.56 | 14.20 น | 0.75 | 19.10 | 1.25 | 31.80 | 1.88 | 47.60 |
| 3/4 | 0.81 | 20.60 | 1.00 | 25.40 | 1.56 | 39.70 | 2.25 | 57.20 |
| 1 | 1.06 | 26.90 | 1.25 | 31.80 | 1.88 | 47.60 | 2.63 | 56.70 |
| 1 1/4 | 1.50 | 38.10 | 1.88 | 47.60 | 2.38 | 60.30 | 3.00 | 76.20 |
| 1 1/2 | 1.75 | 44.50 | 2.13 | 54.00 น | 2.75 | 69.90 | 3.38 | 85.70 |
| 2 | 2.19 | 55.60 | 2.75 | 69.90 | 3.38 | 85.70 | 4.13 | 104.80 |
| 2 1/2 | 2.62 | 66.50 | 3.25 | 82.60 | 3.88 | 98.40 | 4.88 | 123.80 |
| 3 | 3.19 | 81.00 | 4.00 | 101.60 | 4.75 | 120.70 | 5.38 | 136.50 |
| 3 1/2* | 3.50 | 88.90 | 4.50 | 114.30 | 5.25 | 1334.00 | 6.38 | 161.90 |
| 4 | 4.19 | 106.40 | 5.00 | 127.00 | 5.38 | 149.20 | 6.88 | 174.60 |
| ส | 5.19 | 131.30 | 6.13 | 155.60 | 7.00 | 177.80 | 7.75 | 196.90 |
| 6 | 6.19 | 157.20 | 7.19 | 182.60 | 8.25 | 209.60 | 8.75 | 222.30 |
| 8 | 8.50 | 215.90 | 9.19 | 2334.00 | 10.38 | 263.50 | 11.00 น | 279.40 |
| 10 | 10.56 | 268.20 | 11.31 | 287.30 | 12.50 | 317.50 | 13.38 | 339.70 |
| 12 | 12.50 | 317.50 | 13.38 | 339.70 | 14.75 | 374.70 | 16.13 | 409.60 |
| 14 | 13.75 | 349.30 | 14.63 | 371.50 | 16.0D | 404.40 | 17.75 | 450.90 |
| 16 | 15.75 | 400.10 | 16.63 | 422.30 | 18.25 | 463.60 | 20.25 | 514.40 |
| 18 | 17.69 | 449.30 | 18.69 | 474.70 | 20.75 | 527.10 | 21.63 | 549.30 |
| 20 | 19.69 | 500.10 | 20.69 | 525.50 | 22.75 | 577.90 | 23.88 | 606.40 |
| 24 | 23.75 | 603.30 | 24.75 | 628.70 | 27.00 น | 685.80 | 28.25 | 717.60 |
* ไม่อยู่ใน ASME B16.20

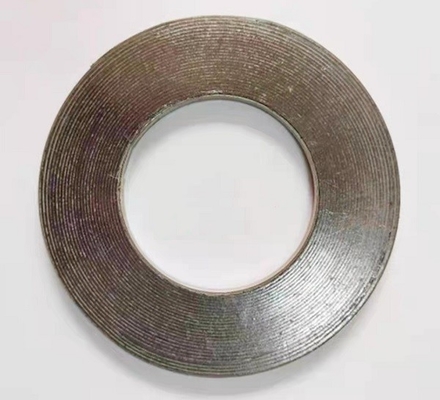

รูปแบบการก่อสร้างพื้นฐาน เส้นผ่านศูนย์กลางด้านในและด้านนอกเสริมด้วยโลหะหลายชั้นโดยไม่มีสารเติมแต่งให้
มีเสถียรภาพมากขึ้นและมีลักษณะการบีบอัดที่ดีขึ้น
เหมาะสำหรับลิ้นและร่อง หรือตัวผู้และตัวเมีย หรือร่องกับหน้าแปลนหน้าแบน
|
|
