| ชื่อแบรนด์: | FLRS or OEM |
| เลขรุ่น: | FLRS-G011 |
| ขั้นต่ำ: | 5 ชิ้น |
| รายละเอียดการบรรจุ: | กล่อง/กรณีไม้อัด/พาเลทไม้อัด |
| เงื่อนไขการจ่ายเงิน: | T/T，L/C，สหภาพตะวันตก，เพย์พาล |

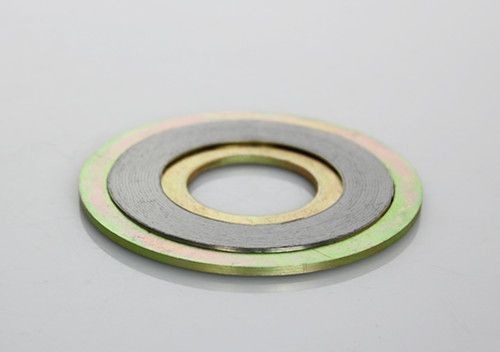

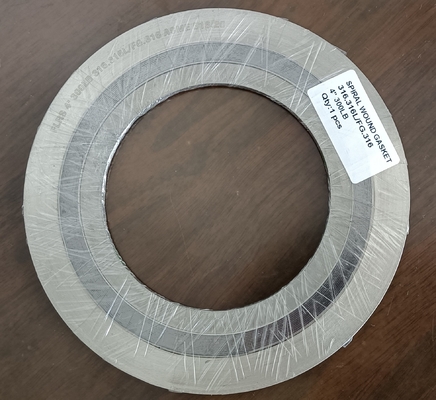

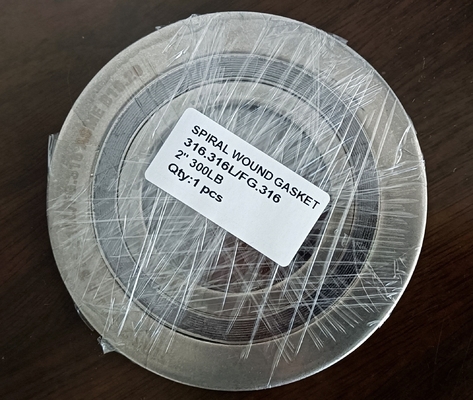

ASME B16.20 CGI ปะเก็นบาดแผลแบบเกลียวพร้อมวงแหวนด้านในและด้านนอกสำหรับหน้าแปลน ASME B16.5
ปะเก็นแผลเกลียวประกอบด้วยแถบโลหะรูปตัววีและฟิลเลอร์ที่ไม่ใช่โลหะที่อ่อนนุ่มโดยใช้การซ้อน
ประเก็นแผลเป็นเกลียวและต่อปลายและจุดเริ่มต้นด้วยจุดเชื่อมขึ้นอยู่กับการบีบอัดที่ยอดเยี่ยม
ความยืดหยุ่นเหมาะสำหรับการปิดผนึกกีฬาที่มีการเปลี่ยนแปลงของอุณหภูมิและความดันบ่อยครั้ง
สามารถใช้เป็นองค์ประกอบการปิดผนึกแบบสถิตของท่อ วาล์ว ปั๊ม การแลกเปลี่ยนความร้อน หอกลั่นตัว
รูธรรมดาและรูคนของหน้าแปลน ฯลฯ มีการใช้กันอย่างแพร่หลายในด้านปิโตรเคมี
โรงงานเครื่องกล, โรงไฟฟ้า, โลหะ, การต่อเรือ, การแพทย์และเภสัชกรรมไม่ชัดเจน
โรงไฟฟ้าและระบบนำทาง ฯลฯ
สไตล์ CGI
เหมาะสำหรับหน้าแบนและหน้าแปลนหน้ายกสูงถึง Class 2500
แนะนำสำหรับการใช้งานที่มีแรงดันสูง สำหรับใช้กับฟิลเลอร์ PTFE และเมื่อกำหนดโดย ASME B16.20
วงแหวนด้านในทำหน้าที่เป็นตัวจำกัดการบีบอัดและปกป้ององค์ประกอบการซีลจากการโจมตีของสื่อในกระบวนการ
ปะเก็น CG แบบมีสไตล์ที่ติดตั้งวงแหวนภายในซึ่งให้การหยุดการอัดเพิ่มเติมและให้ความร้อน
และอุปสรรคการกัดกร่อนปกป้องขดลวดปะเก็นและป้องกันการพังทลายของหน้าแปลน
เหมาะสำหรับใช้กับหน้าแปลนแบบหน้าแบนและกำหนดไว้สำหรับบริการแรงดันและอุณหภูมิสูงระดับ 900 ขึ้นไป
หรือบริเวณที่มีสารกัดกร่อนหรือเป็นพิษ
รูปแบบอื่น ๆ ตามคำขอ
| วัสดุวงแหวนและสตริป | ขั้นต่ำ | ขีดสุด | คู่มือแหวน รหัสสี |
|||
| วัสดุ | F | ค | F | ค | ตัวย่อ | |
| ss304 | -320 | -195 | 1400 | 760 | 304 | สีเหลือง |
| ss316L | -150 | -100 | 1400 | 760 | 316L | สีเขียว |
| ss347L | -150 | -100 | 1400 | 760 | 317L | มารูน |
| ss321 | -320 | -195 | 1400 | 760 | 321 | เทอร์ควอยซ์ |
| ss347 | -320 | -195 | 1700 | 925 | 347 | สีน้ำเงิน |
| เหล็กกล้าคาร์บอน | -40 | -40 | 1000 | 540 | CRS | เงิน |
| ล้อแม็ก 20 | -300 | -185 | 1400 | 760 | A-20 | สีดำ |
| Hastelloy B3 | -300 | -185 | 200o | 1090 | HASTB | สีน้ำตาล |
| Hastelloy c276 | -300 | -185 | 2000 | 1090 | HASTC | สีเบจ |
| อินคอลอยย์ 800 | -150 | -100 | 1600 | 870 | ใน 800 | สีขาว |
| lncoloy 825 | -150 | -100 | 1600 | 870 | ใน 825 | สีขาว |
| คอนเนล 600 | -150 | -100 | 2000 | 1090 | INC 60o | ทอง |
| อินโคเนล 625 | -150 | -100 | 2000 | 1090 | INCO 625 | ทอง |
| Inconel X750 | -150 | -100 | 2000 | 1090 | INX | ไม่มีสี |
| โมเนล 400 | -200 | -130 | 1500 | 820 | MON | ส้ม |
| นิกเกิล 200 | -320 | -195 | 1400 | 760 | Nl | สีแดง |
| ไทเทเนียม | -320 | -195 | 2000 | 1090 | ตู่ | สีม่วง |
| วัสดุฟิลเลอร์ | ||||||
| ขั้นต่ำ | CoT สูงสุด | ลาย รหัสสี |
||||
| วัสดุ | F | ค | F | ค | ตัวย่อ | |
| ยืดหยุ่นได้ กราไฟท์ |
-350 | -212 | 950 | 510 | FG | สีเทา |
| ไฟเบอร์ | -400 | -240 | 500 | 260 | ไฟเบอร์ | สีขาว |
| เซรามิค | -350 | -212 | 2000 | 1090 | CER | สีเขียวอ่อน |
| ไมกากราไฟท์ | -350 | -212 | 1100 | 590 | ไมก้า-กรา | สีชมพู |
|
|
