| ชื่อแบรนด์: | FLRS |
| เลขรุ่น: | FLRS-F046 |
| ขั้นต่ำ: | 1 ชิ้น |
| รายละเอียดการบรรจุ: | กล่อง/กรณีไม้อัด/พาเลทไม้อัด |
| เงื่อนไขการจ่ายเงิน: | T/T，L/C，สหภาพตะวันตก，เพย์พาล |

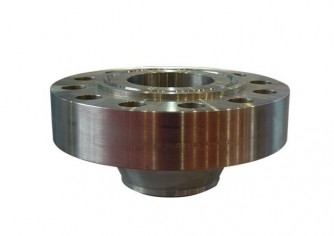

แรงดันสูง RTJ หน้าแปลนโลหะ API 6A ประเภท 6B หน้าแปลน / เชื่อมคอ 13.8Mpa (2000psi)
หน้าแปลน API6A ออกแบบมาเพื่อเชื่อมท่อเข้าด้วยกัน เพิ่มความแข็งแรงในการรองรับ หรือปิดกั้นท่อส่ง
API 6A Flange ใช้ในการผลิตครีบที่มีอุณหภูมิสูงและมีความแข็งแรงสูงเพื่อใช้กับน้ำมันและก๊าซที่ระเบิดได้เนื่องจากลักษณะการใช้งาน วัสดุนี้มีความทนทานต่ออุณหภูมิสูง ทนต่อแรงดันสูง ทนต่อการกัดกร่อนสูง และมีความแข็งแรงสูงเช่นกันขนาดหน้าแปลน API 6A 10000 Psi มีตั้งแต่ 1 13/16 นิ้ว ถึง 21 1/4 นิ้ว
| ขนาด | บี | OD | ค | E1 | คิว (สูงสุด) |
จี | K | ตู่ | J1 | J2 | J3 | J4 | R | BC | นู๋ | ชม | เบอร์แหวน |
| Bx | |||||||||||||||||
| 1 13/16" | 46.8 | 185 | 3 | - | 5.56 | 77.77 | 105 | 42.1 | 88.9 | 65.1 | 48.5 | - | 10 | 146.1 | 8 | 23 | 151 |
| 2 1/16" | 53.2 | 200 | 3 | - | 5.95 | 86.23 | 111 | 44.1 | 100 | 74.7 | 51.6 | - | 10 | 158.8 | 8 | 23 | 152 |
| 2 9/16" | 65.9 | 230 | 3 | - | 6.75 | 102.77 | 132 | 51.2 | 120.7 | 92.1 | 57.2 | - | 10 | 184.2 | 8 | 26 | 153 |
| 3 1/16" | 78.6 | 270 | 3 | - | 7.54 | 119 | 152 | 58.4 | 142.1 | 110.2 | 63.5 | - | 10 | 215.9 | 8 | 29 | 154 |
| 4 1/16" | 104 | 315 | 3 | - | 8.33 | 150.62 | 185 | 70.3 | 182.6 | 146.1 | 73.1 | - | 10 | 258.8 | 8 | 32 | 155 |
| 5 1/8" | 131 | 360 | 3 | 9.5 | 9.53 | 176.66 | 221 | 79.4 | 223.8 | 182.6 | 81 | 6.4 | 10 | 300 | 12 | 32 | 169 |
| 7 1/16" | 180.2 | 480 | 6 | 11.1 | 11.11 | 241.83 | 302 | 103.2 | 301.6 | 254 | 95.3 | 9.7 | 16 | 403.2 | 12 | 42 | 156 |
| 9" | 229.4 | 550 | 6 | 12.7 | 12.7 | 299.06 | 359 | 123.9 | 374.7 | 327.1 | 93.7 | 9.7 | 16 | 476.3 | 16 | 42 | 157 |
| 11" | 280.2 | 655 | 6 | 14.3 | 14.29 | 357.23 | 429 | 141.3 | 450.9 | 400.1 | 103.2 | 14.2 | 16 | 565.2 | 16 | 48 | 158 |
| 13 5/8" | 346.9 | 770 | 6 | 15.9 | 15.88 | 432.64 | 518 | 168.3 | 552.5 | 495.3 | 114.3 | 17.5 | 16 | 673.1 | 20 | 51 | 159 |
| 16 3/4" | 426.2 | 870 | 6 | 8.3 | 8.33 | 478.33 | 576 | 168.3 | 655.6 | 601.7 | 76.2 | 30.2 | 19 | 776.3 | 24 | 51 | 162 |
| 18 3/4" | 477 | 1040 | 6 | 18.3 | 18.26 | 577.9 | 697 781 |
223.1 | 752.5 | 674.7 | 155.6 | 25.4 | 16 | 925.5 | 24 | 61 | 164 |
| 21 1/4" | 540.5 | 1145 | 6 | 19.1 | 19.05 | 647.88 | 241.3 | 847.7 | 762 | 165.1 | 31.8 | 21 | 1022.4 | 24 | 67 | 166 |
| ขนาด | 2000psi (2 1/16" ถึง 21 1/4"), 3000psi (2 1/16" ถึง 20 3/4" ), 5000psi (2 1/16" ถึง 11"), 10000psi (1 13/16" ถึง 21 1/4"), 15000psi (1 13/16" ถึง 18 3/4"), 20000psi (1 13/16" ถึง 13 5/8") |
| ความดัน | 2000psi, 3000psi, 5000psi, 10000psi, 15000psi, 20000psi |
| มาตรฐาน | API 6A - ประเภท - 6BX |
| ความหนาของผนัง | กำหนดเอง |
| วัสดุ |
สแตนเลส:A182F304/304L, A182 F316/316L, A182F321, A182F310S, A182F347H, A182F316Ti, 317/317L, 904L, 1.4301, 1.4307, 1.4401, 1.4571,1.4541, 254Mo และอื่นๆ เหล็กกล้าคาร์บอน:A105, A350LF2, S235Jr, S275Jr, St37, St45.8, A42CP, A48CP, E24, A515 Gr60, A515 Gr 70 เป็นต้น |
|
สแตนเลสดูเพล็กซ์:UNS31803, SAF2205, UNS32205, UNS31500, UNS32750, UNS32760, 1.4462,1.4410,1.4501 และอื่นๆ ท่อเหล็ก:A694 F42, A694F52, A694 F60, A694 F65, A694 F70, A694 F80 เป็นต้น |
|
|
โลหะผสมนิกเกิล:inconel600, inconel625, inconel690, incoloy800, incoloy 825, incoloy 800H, C22, C-276, Monel400, Alloy20 เป็นต้น โลหะผสม Cr-Mo:A182F11, A182F5, A182F22, A182F91, A182F9, 16mo3,15Crmo ฯลฯ |
|
| แอปพลิเคชัน | อุตสาหกรรมปิโตรเคมี อุตสาหกรรมการบินและอวกาศ อุตสาหกรรมยา ไอเสีย โรงไฟฟ้า การต่อเรือ การบำบัดน้ำ ฯลฯ |
|
|
