สถานที่กำเนิด: | ประเทศจีน |
ชื่อแบรนด์: | FLRS |
ได้รับการรับรอง: | MTC |
หมายเลขรุ่น: | FLRS-SAE 002 |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
---|---|
รายละเอียดการบรรจุ: | กล่อง / กล่องไม้อัด / พาเลทไม้อัด |
เวลาการส่งมอบ: | 8-20days |
เงื่อนไขการชำระเงิน: | T / T, L / C, สหภาพตะวันตก, paypal |
สามารถในการผลิต: | 100tons / เดือน |
มาตรฐานหรือไม่เป็นมาตรฐาน: | มาตรฐาน | วัสดุ: | เหล็ก |
---|---|---|---|
ขนาด: | 1/2 "-5" | เสร็จสิ้น: | สังกะสี ฯลฯ , ออกซิเดชันสีดำ, ขัด / ชุบโครเมี่ยม |
บรรจุภัณฑ์: | กรณีไม้อัด | สี: | เหลือง / เทา / ดำ |
แสงสูง: | หน้าแปลนแยกไฮดรอลิก SAE,หน้าแปลนแยกไฮดรอลิก 3000PSI,หน้าแปลนแยกไฮดรอลิกเหล็กกล้าคาร์บอน |

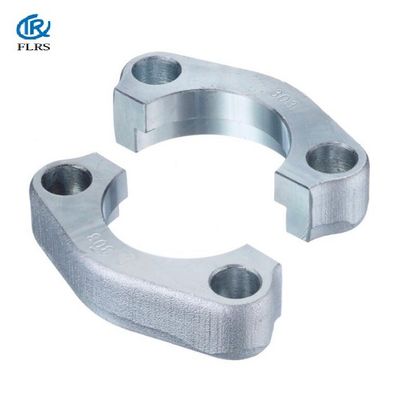

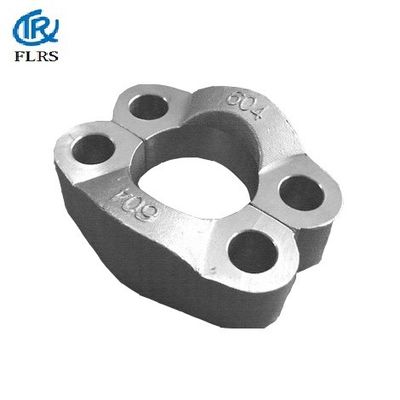

เหล็กกล้าคาร์บอน / 3000 PSI / ISO6162 มาตรฐานไฮดรอลิกแยก / ไม่แยกท่อแคลมป์หน้าแปลน / ไฮดรอลิก SAE แปลน
SAE Flange Clamps: ระบบแคลมป์หน้าแปลนชิ้นเดียว:
การแนะนำการเชื่อมต่อพาวเวอร์ของไหลไฮดรอลิกด้วยที่หนีบหน้าแปลนชิ้นเดียวและสกรูเมตริกหรือนิ้ว:
1. แรงดันใช้งานของแคลมป์หน้าแปลน SAE รหัส 61 ซีรีส์คือ 3000 PSI, 3,5 MPa (35 บาร์) ถึง 35 MPa (350 บาร์)
2. ขนาดตัวหนีบ SAE เป็นไปตามมาตรฐาน ISO 6162-1: 2012ขนาดที่กำหนด ISO: DN 13;ดีเอ็น 19;ดีเอ็น 25;ดีเอ็น 32;ดีเอ็น 38;ดีเอ็น 51;ดีเอ็น 64;ดีเอ็น 76;ดีเอ็น 89;ดีเอ็น 102;ดีเอ็น 127;ขนาดนิ้ว: 1/2 "; 3/4"; 1 "; 1 1/4"; 1 1/2 "; 2"; 2 1/2 "; 3".
3. วัสดุของแคลมป์หน้าแปลนชิ้นเดียวของ SAE ทำจากเหล็กกล้าคาร์บอน C45 ที่มีคุณสมบัติตามเงื่อนไขดังต่อไปนี้: สำหรับขนาดหน้าแปลนที่ระบุ DN 13: - ความแข็งแรงของผลผลิตขั้นต่ำ: 220 MPa - การยืดตัวขั้นต่ำที่การแตกหัก: 3% และสำหรับขนาดหน้าแปลนอื่น ๆ ทั้งหมด: - ความแข็งแรงของผลผลิตขั้นต่ำ: 415 MPa - การยืดตัวขั้นต่ำที่การแตกหัก: 3%
4. การป้องกันการกัดกร่อนของพื้นผิวภายนอกของแคลมป์หน้าแปลน SAE ของเหล็กกล้าคาร์บอนทั้งหมดจะต้องได้รับการปกป้องด้วยการเคลือบที่เหมาะสมเพื่อผ่านการทดสอบการพ่นเกลือขั้นต่ำ 72 ชั่วโมงตามมาตรฐาน ISO 9227
5. ข้อกำหนดในการทดสอบสำหรับความดัน / อุณหภูมิ: การเชื่อมต่อประเภทหน้าแปลนที่สอดคล้องกับส่วนนี้ของ ISO 6162 จะต้องผ่านการทดสอบความทนทานต่อการระเบิดและวงจรที่ระบุใน ISO 19879 เพื่อตรวจสอบว่าเป็นไปตามข้อกำหนดด้านความดัน / อุณหภูมิที่ระบุจะต้องเหมาะสำหรับการใช้งานที่ความกดดันในการทำงานที่กำหนดในตารางที่ 2 เมื่อใช้งานที่อุณหภูมิระหว่าง -40 ° C ถึง +120 ° Cห้ามประกอบการเชื่อมหน้าแปลนตามส่วนนี้ของ ISO 6162 ที่อุณหภูมิต่ำกว่า -20 ° C
6. การกำหนดจุดเชื่อมต่อแคลมป์หน้าแปลนชิ้นเดียวแคลมป์หน้าแปลนชิ้นเดียวขนาด DN 25: แคลมป์ ISO 6162-1, FC × 25
เธรด E | ก | ข | ค | ง | จ |
1/2 " | 56.3 | 47 | 40.5 | 9 | 18.2 |
3/4 " | 71.4 | 60 | 50.8 | 11 | 23.8 |
1 " | 80.9 | 70 | 57.1 | 13 | 27.8 |
1 1/4 นิ้ว | 95.2 | 77 | 66.7 | 15 | 31.8 |
1 1/2 นิ้ว | 112.7 | 95 | 79.4 | 17 | 36.5 |
2 " | 133.3 | 114 | 96.8 | 21 | 44.5 |
คำถามที่พบบ่อย:
ผม) ฉันจะรับรายละเอียดเพิ่มเติมเกี่ยวกับผลิตภัณฑ์ของคุณได้อย่างไร?
คุณสามารถส่งอีเมลมาหาเราได้เราจะจัดเตรียมแคตตาล็อกและรูปภาพสำหรับการอ้างอิงของคุณ
2) ฉันจะหาตัวอย่างได้อย่างไร?
ตัวอย่างฟรี แต่ผู้ซื้อต้องจ่ายค่าขนส่ง
3) คุณมีชิ้นส่วนที่กำหนดเองหรือไม่?
ใช่คุณต้องจัดหาภาพวาด
4) ผลิตภัณฑ์อื่น ๆ ที่คุณสามารถจัดหาได้คืออะไร?
เราสามารถจัดหาอุปกรณ์ท่อเหล็กตัวยึดปะเก็น ฯลฯ
