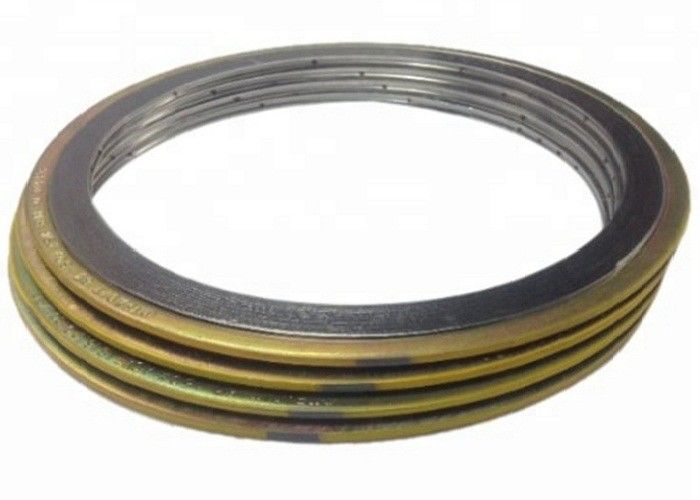

ปะเก็นแผลเกลียวโลหะพร้อมฟิลเลอร์กราไฟท์ยืดหยุ่น (ASME B16.20)

ปะเก็นแผลเกลียวชนิดพื้นฐาน

•สายพานลูกฟูกโลหะขึ้นรูปล่วงหน้าและสายพานที่ไม่ใช่โลหะทับซ้อนกันเป็นเกลียว
ทำแผลตามเงื่อนไขที่จำเป็นในการเพิ่มแหวนเสริมบา

ปะเก็นแผลเกลียวชนิด sic

เซนต์การแตก

เชียงใหม่n ผลิตภัณฑ์

ปะเก็นแผลเกลียว- ทำด้วยการผสมผสานระหว่างลวดโลหะขึ้นรูปและวัสดุฟิลเลอร์แบบอ่อน - สร้างตราประทับที่มีประสิทธิภาพมากเมื่อบีบอัดระหว่างหน้าแปลนสองอันเม็ดมะยมรูปตัววีที่อยู่ตรงกลางแถบโลหะทำหน้าที่เป็นสปริงทำให้ปะเก็นมีความยืดหยุ่นมากขึ้นภายใต้สภาวะที่แตกต่างกันวัสดุฟิลเลอร์และลวดสามารถเปลี่ยนแปลงได้เพื่อรองรับข้อกำหนดความเข้ากันได้ทางเคมีที่แตกต่างกันหากโหลดที่สามารถบีบอัดปะเก็นมี จำกัด โครงสร้างและขนาดของปะเก็นสามารถเปลี่ยนแปลงได้เพื่อให้มีการปิดผนึกที่มีประสิทธิภาพ

ปะเก็นแผลเกลียวอาจรวมถึงวงแหวนตรงกลางวงแหวนด้านในหรือทั้งสองอย่างวงแหวนตรงกลางด้านนอกวางตำแหน่งของปะเก็นภายในหน้าแปลนได้อย่างแม่นยำและทำหน้าที่เป็นตัว จำกัด การบีบอัดในขณะที่วงแหวนด้านในให้ความแข็งแรงตามแนวรัศมีเพิ่มเติมวงแหวนด้านในยังช่วยลดการสึกกร่อนของหน้าแปลนและปกป้องชิ้นส่วนซีล

ความยืดหยุ่นและความแข็งแรงทำให้ปะเก็นแบบเกลียวเป็นตัวเลือกที่เหมาะสมภายใต้เงื่อนไขและการใช้งานที่หลากหลายใช้กันอย่างแพร่หลายในโรงกลั่นและโรงงานแปรรูปทางเคมีปะเก็นแผลเกลียวยังมีประสิทธิภาพสำหรับการผลิตกระแสไฟฟ้าการบินและอวกาศวาล์วและการใช้งานเฉพาะทางที่หลากหลาย

ข้อมูลจำเพาะของปะเก็น ASME B16.20 ได้รับการปรับปรุงและเปลี่ยนเป็นมาตรฐานใหม่ที่แนะนำเกณฑ์ใหม่รวมเอาค่าเริ่มต้นของวงแหวนด้านในในปะเก็นเกลียวที่มีกราไฟท์ทั้งหมดเว้นแต่ผู้ซื้อจะระบุเป็นอย่างอื่นอย่างไรก็ตามปะเก็นแผลเกลียวแบบกราไฟท์ที่ไม่มีวงแหวนด้านในจะยังคงถูกประทับตราและเป็นไปตามมาตรฐาน ASME B16.20

สไตล์ RW

ปะเก็นเอนกประสงค์เหมาะสำหรับหน้าแบนและหน้าแปลนยกสูงถึงคลาส 2500

วงแหวนตรงกลางระบุตำแหน่งของปะเก็นบนหน้าแปลนได้อย่างแม่นยำให้ความแข็งแรงตามแนวรัศมีเพิ่มเติมและทำหน้าที่เป็นตัว จำกัด การบีบอัด

ขดลวดเกลียว (องค์ประกอบปิดผนึก) ประกอบด้วยโลหะที่ขึ้นรูปล่วงหน้าและวัสดุบรรจุอ่อน

หมายเหตุ: ขอแนะนำให้ใช้วงแหวนด้านในสำหรับการใช้งานที่สูงกว่าคลาส 600 เนื่องจากมีโหลดโบลต์สูงดูสไตล์ RWI

สไตล์ RWI

เหมาะสำหรับหน้าแบนและหน้าแปลนยกสูงถึง Class 2500

แนะนำสำหรับการใช้งานที่มีแรงดันสูงขึ้นสำหรับใช้กับฟิลเลอร์ PTFE และเมื่อกำหนดโดย ASME B16.20

วงแหวนด้านในทำหน้าที่เป็นตัว จำกัด การบีบอัดและปกป้ององค์ประกอบการปิดผนึกจากการโจมตีของสื่อในกระบวนการ

สไตล์ R

เหมาะสำหรับลิ้นและร่องชาย - หญิงหรือร่องหน้าแปลนแบน

ขดลวดเกลียวเท่านั้นที่ประกอบด้วยโลหะสำเร็จรูปและวัสดุฟิลเลอร์แบบอ่อน

เส้นผ่านศูนย์กลางด้านในและด้านนอกของขดลวดเสริมด้วยโลหะหลายชั้นโดยไม่มีฟิลเลอร์เพื่อให้มีเสถียรภาพมากขึ้น

หมายเหตุ: สามารถใช้ได้กับวงแหวนด้านใน Style RI

MC และ MCR ปะเก็น

สำหรับชุดฝาปิดท่อระบายน้ำ

การทำเครื่องหมายและการเข้ารหัสสี

แพ็คเกจ
